大众原车主机协议板360全景或右侧视接线说明 CHEV000036

适用范围：所有大众原厂主机

最新版本：V1.0 公测版

注意事项：安装过程中务必注意电源正负极

必备工具：万用表、剥线钳、绝缘胶布、汽车音响拆装工具套装

人工技术支持：关闭状态

安装技术要求：适中

安装演示视频：

安装指导

使用演示

本说明适用于编号CHEV000036的协议板产品用于大众原厂机器的情况下配合实现360全景和右侧视等功能时适用。

线材版本V1(图片供参考，因版本批次变更如有描述冲突以定义图为准)

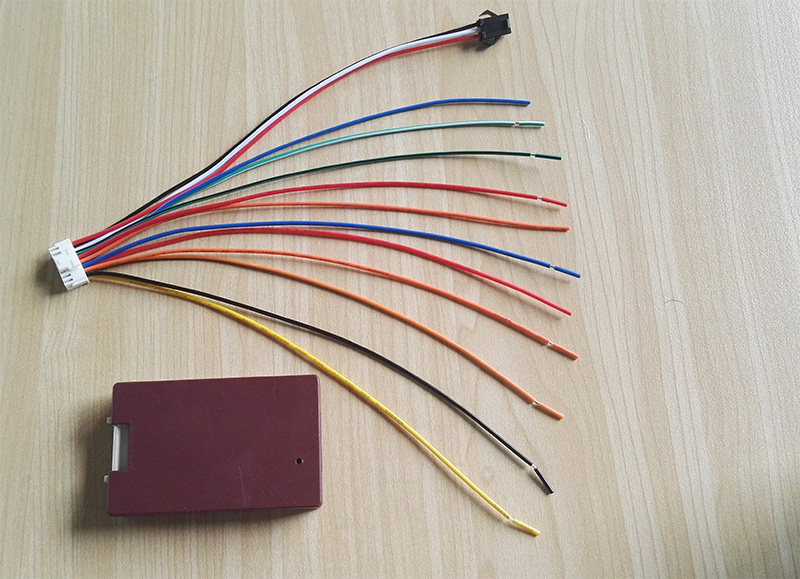

本产品采用16PIN插座，如下图所示拍摄角度，左起上排黑色线所在行为双数（2脚），左起下排黄色线所在行数为单数（1脚）。

安装使用步骤：

1.通读并理解本文档全部内容，确保您有足够的技术储备可以处理在安装过程中出现的各种状况;

2.检查收到的产品配件，【控制盒及配套线材】

3.明确每根线的定义，【如有冲突以定义图为准，并请留言通知我们】

1脚：电源正极，必须接12V长电，不可取ACC，线束颜色参考：黄色

2脚：电源负极，必须接机器后电源地，不建议直接搭铁，线束颜色参考：黑色

3脚：CAN线低，一般标注为【can- 或 can L】，接主机Can- ，线束颜色参考：橙黑

4脚：CAN线高，一般标注为【can+ 或 can H】，接主机Can+ ，线束颜色参考：橙白

6脚：12V输入，即这根线有12V就立即切换主机到倒车状态，【全景/右侧视控制线】，线束颜色参考：蓝色

11脚：Can线低，接原车网关到主机出来的Can-， 线束颜色参考:绿白  【适用于V1批次线材】

12脚：Can线高，接原车网关到主机出来的Can+，线束颜色参考:绿黑 【适用于V1批次线材】

除以上7根此处未提及的其他线材请绝缘包扎即可，在适用此功能时无需考虑。

此产品功能正常与否的测试方法：在未挂入倒挡的情况下蓝色线接12V，出现摄像头不可用提示或视频图像即证明正常工作。

常见故障说明：

故障1.挂入倒挡无机器无任何反应？

方案：常见于未修改主机后视编码，可参考如下链接解决：

RGB格式的主机：http://www.wul.wang/?p=1237

MIB（AV）格式的主机：http://www.wul.wang/?p=1629

问题2：我如何确定CAN+ 和 CAN- 呢？

方案：首先应该认真查看主机上的CAN线标识，一般都有明确的表示。如未发现有此标签，可用万用表的直流电压档正极接CAN，表笔负极接地，测量CAN+和CAN-的电压值，这两根线的电压相加应为5V，那么电压较高的就是CAN+，电压较低的为CAN-；

问题3：如何区分主机CAN和原车CAN及输入、输出？

方案：在此案例中，我们需要串联CAN线，也就是要通过协议板来操作原车主机，这种情况下，我们就要对原车主机进行外围干预的写入数据，就需要把原来车上和主机链接的两个CAN线间断，把我们的CAN线串联进去。剪断后，靠近主机的CAN线称为主机CAN，连接原车网关的一段称为原车CAN；

输入、输出的解释：这都是相对于协议板为主的表述、用于接受原车数据的即为输入、操控车上其他设备即为输出。

如有不详，请下方留言通知我们，我们会尽快更新此说明，人人为我，我为人人！
