CVBS-RGBS信号格式转换盒V1906-CHEV0001

适用范围:车型:大众(一汽大众 上海大众  进口大众)、斯柯达等PQ 平台车型

机型:RCD510USBRVC、RNS315、RNS510系列主机

最新版本:V1906

版本记录:

V1906:更新线束连接方式,精简接线;

注意事项安装过程中务必注意电源正负及供电要求,故障排除请按照教程顺序执行,使用NTSC制式CVBS摄像头

必备工具:万用表、剥线钳、绝缘胶布、汽车音响拆装工具套装、VCDS5053、5054、X431、道通或同类工具(原车屏首次安装倒车影像必备)

安装技术要求:适中

安装使用步骤:

1.首次安装使用本产品请务必通读并理解本文档全部内容,确保您有足够的技术储备可以处理在安装过程中出现的各种状况;

2.接线示意图

教程仅供参考,以最常用的5053工具做示范,市面上工具较多,操作界面各有差异,但需要修改的编码数值是完全一致的,请灵活参照!如后视功能已开启状态,请忽略本教程开启后视功能教程所有图示,直接进入接线部分!

V1906

   V1.0-V9.3

0000

注意:A1,完成红白并线后需要接到车上ACC电源上整套产品才有供电。D1务必接地,不可留空,否则会有图像干扰和时有时无不稳定现象。

3.开启主机后视功能

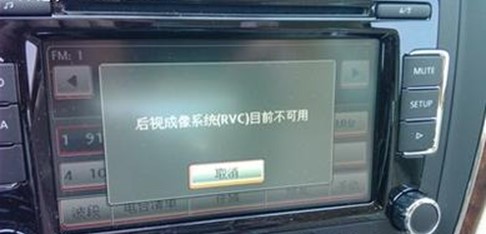

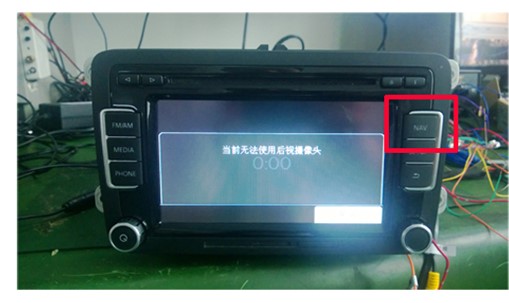

注意:并非每个主机都需要执行此步骤,如果您的主机之前是其他车上已经有后视正常使用的拆车件,后视功能已经开启,如图所示挂倒挡有此提示就不需要再改编码(下图所示为rcd510 和 rns315)

演示的是 11.11版本5053 工具安装 RCD510USBRVC 主机开通后视功能的截图。

根据需要勾选:   RCD510只需勾选 56       RNS315或RNS510,只需勾选37导航。

注意此处 6C – 后视摄像机不需要打勾(重要)

如果安装的是RNS315或RNS510,请进入37导航。

如软件所示,进行修改前请将当前编码拍照保存!

出现这个提示不用管,直接点击OK就行



Rns315或510 则选择37导航系统模块, 同样修改字节3 — bit6 打钩。

是第七个数字而不是第七组 (注意)会变为4.

如果您的车型有OPS雷达配置,还需要进10驻车辅助,长编码中将第一个数字修改为:2 或 3, 此处的第一个数字 (0 代表关闭 , 1 代表OPS 2 代表 后视影像 , 3 代表同屏显示OPS+RVC(只有rns510和进口RCD510支持同屏显示))

如遇编码被拒绝,找到【允许进入】按钮-输入密码 71679 ,再次尝试修改编码即可!

4.重启机器

RCD510 / RNS315 : 长按主机关机键;

RNS510:同时按下以下三个键



如遇软重启失败,可锁车20秒后拔掉主机插头断电重启。

5.开钥匙首次挂入倒挡,如机器界面有提示当前不可用或黑屏说明编码部分修改正确。

6.参考接线示意图中的接线定义连接相关线束进行实际装车前的测试

7.关闭车辆后备箱

8.关闭车辆等待30s后重新开启挂入倒挡,检查视频画面。

9.一切正常后可将产品实际安装到指定位置并复原。

常见问题及解决方法:

1.使用5053 无法进入 37 导航系统 (rns315 rns510 主机) 或 56 收音调谐器 (rcd510)

您可尝试开小灯看主机面板灯是否会亮起,如果没有亮,需要手动接好网关线;面板灯亮但无法进入请再次进入19网关 — 安装列表 – 查看  37  /  56 是否处于打勾状态; 6C后视摄像机应处于未打勾状态。

部分大众车的CD机后面的CANBUS线不属于娱乐CAN,需要接到网关上10(+),20号(-),集成网关的,接到BCM上的B插头20(+),21号(-)

开小灯,机器面板灯能否随小灯亮起是判断CAN线是否正常的简单办法。

低配车型使用 CAN 模拟器的朋友,必须使用7线模拟器,蓝色线为倒车触发线;

网关外观图片参考:

TB1IiDdHpXXXXaAXXXXXXXXXXXX_!!0-item_pic

2.继电器盒子不装行不行,有什么用?

  1. 大众系列大部分车型电流纹波较为严重,可能出现视频花纹或噪波点,内有电容滤波
  2. 原厂主机有倒车延时功能,即摘掉倒挡之后7s 左右才切换,如果直接接倒车灯会出现几秒钟的蓝屏或提示 摄像头不可用 。我们的盒子有供电延时功能,这也是为什么需要 acc 电的原因
  3. 有OPS雷达的车型可以不安装此配件,综上【1】【2】仍然建议您一起安装
  4. 配合有延时功能的摄像头使用时可以不安装此配件

3.编码改完之后和没改之前一样,完全没反应,不起作用?

长按机器电源软重启或关钥匙状态拔插主机供电插头断电实现硬重启。

4.安装完成后蓝屏、黑屏

RNS315  进口RCD510后视版必须使用N制式摄像头。 PAL制式会出现蓝屏无图。

5.摘掉倒挡蓝屏,下次使用提示不可用

延时器未正确安装,请参考上文示意图检查线路。

=============================================

RNS315/RNS510 Turn on  RVC  Modification Coding Demo


1

2

After installation the camera, please use the following tools to activate the rearview function of the headunit:
3
4
5
6
7
8 9 10
9
10
