车载点歌机 卡拉OK-CHEV000018

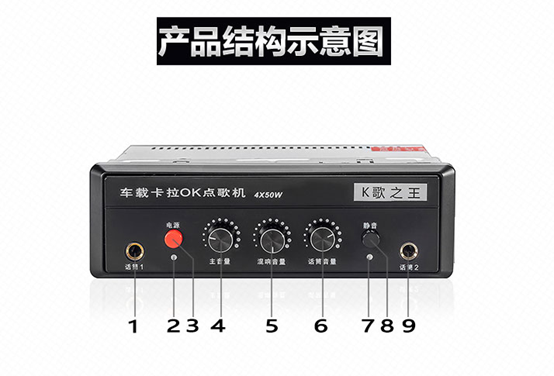

产品结构示意

1. 话筒1插孔输入

2. 电源指示灯

3. 电源开关：按此键可以关闭启动该机，同时控制ACC电源输出

4. 外部主音量(AUX)输入音量大小调节

5. 混音大小调节

6. 话筒音量大小调节

7. 喊话延时转换灯

8. 喊话延时转换开关

9. 话筒2插孔输入

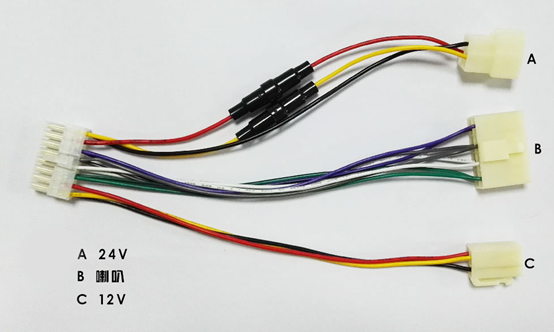

点歌机接线示意图：

A：黄线 ： +24v 红线 ： ACC24V    黑线 ： 输入地线

B：紫黑：-R1前喇叭 紫色：+R1前喇叭 灰黑：-L1前喇叭

灰色：+L1前喇叭 白黑：-L2后喇叭 白色：+L2后喇叭

绿黑：-R2后喇叭 绿色：+R2后喇叭

C： 红色： 12VACC 黄色 ：输出12V 黑色：输出地线

高清版点歌机F10方案

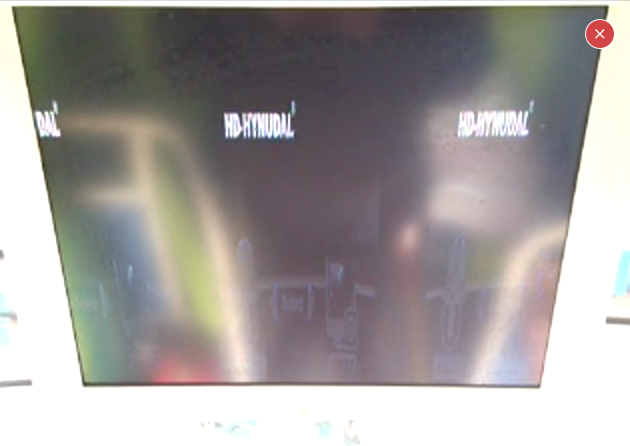

常见问题1图片来源：用户实际装车实拍视频截图

故障描述：开机无图像，没有启动画面

解决方案：出现该问题是由于用户使用遥控无意切换到了其他视频输出模式导致的，只需在按下开机按钮的同时不停按遥控收藏键即可解决。

该问题最后更新日期：2016.3.16  18：55
