大众奥迪轨迹摄像头V1910-CHEV0032

适用范围

车型:

  • 大众(一汽大众 上海大众  进口大众)
  • 斯柯达
  • 奥迪A3、Q2L、A4L
  • 西雅特
  • 其他基于PQ 、MQB、MLB平台车型

机型:

  • MIB全系列主机
  • 其他支持 AV(CVBS N制)信号输入的显示设备

版本记录:

  • V1910 兼容PQ/MQB/MLB三大平台轨迹后视

注意事项

  • 安装过程中务必注意电源正负及供电要求,车辆有ESP功能、故障排除请按照教程顺序执行;
  • MIB屏幕,每出现一次 摄像头不可用的提示,必须将机器重启后再测试;
  • 先测试可用,再实际安装。

必备工具:

  • 万用表、剥线钳、绝缘胶布、汽车音响拆装工具套装;
  • VCDS5053、ODIS5054、X431、道通或同类工具(原车屏首次安装倒车影像必备)

安装技术要求:适中

安装使用步骤:

1.首次安装使用本产品请务必通读并理解本文档全部内容,确保您有足够的技术储备可以处理在安装过程中出现的各种状况;

2.安装前检查产品配件与商家描述一致,不缺少配件;(点击图片可放大查看)

3.明确每根线的定义及对应连接位置,可通过下文或线材标识确定【如有冲突请留言通知我们

==============

轨迹Can部分:

橙白:Can+ :并接主机CAN+/H/Plus;

橙黑:Can- :并接主机Can-/L/Gnd;

==============

供电部分:

红色:12V电,保险盒空位取ACC电(受钥匙控制,并注意方向让电流经过保险片);

黑色:GND接地;

==============

12V输出:

棕色:用于倒车触发,原车屏均为协议控制,无需连接,后装主机视情况连接。

==============

翻标部分(仅翻标款):

红色: 12V长电,必须连接长电;

黑色:GND接地,建议连接主机地线;

蓝色:倒车灯触发,连接倒车灯12V正极

==============

4.打开MIB系列屏幕后视功能

方案A(推荐):使用故障诊断设备修改编码(最新款POLO原车屏可以不修改编码通过电源控制):不同配置MIB修改编码位置稍有不同,一个车以下两个编码值只存在一个,即56和5F只有一个可进入修改,另一个为控制器未响应;

修改编码前务必对车辆原始编码进行拍照或截图保存!

PQ平台车型:

  • 56收音机—-编码控制—-长编码帮助—-字节3(鼠标点击从1数的第四个格子)—–Bit6 打勾—-关闭—-执行,修改后字节3编码值为40;
  • 有OPS(屏幕有显示雷达界面)的车型还需根据雷达模块版本进入:
  • 10驻车辅助—-字节0—-修改为30或进入后将后视摄像头已安装打勾;
  • 10驻车辅助—-字节2—-修改为15或进入后将后视摄像头已安装打勾。

MQB/MLB平台车型:

  • 5F电子信息设备—-编码控制—字节19—-根据原数值修改,04改14,84改94,C4改D4,E4改F4;
  • 有OPS(屏幕有显示雷达界面)的车型还需进入 10驻车辅助—-字节2—-05修改为15或进入后将后视摄像头已安装打勾。
  • 原车使用过原厂摄像头的情况下务必进入 19网关 —-安装列表—–6C后视摄像机取消打勾

方案B:(支持MQB/MLB个别机型,测试功能,不可完全代替编码工具):

线路全部正确连接后,关闭车辆,打开手机计时器-秒表功能,启动车辆(ACC 有12V时)到ON挡,同时启动计时,在规定时间内挂 10 次以上 倒挡/空挡 (R/N),    【30秒>操作时间<60秒】。

5.重启MIB:

大众系:长按主机关机键直到出现大众LOGO 松手即实现软重启;

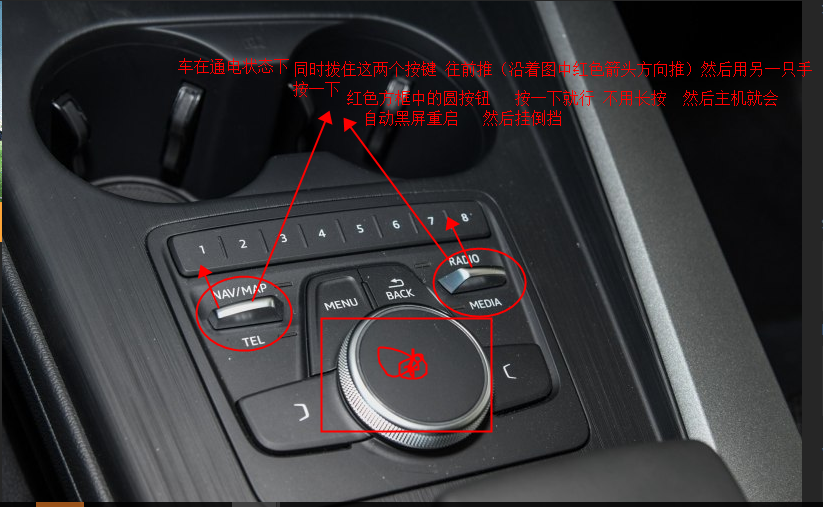

奥迪系:

6.确保关闭后备箱后挂入倒挡,注意观察屏幕是否显示,【当前摄像头不可用的提示】或屏幕切换为黑屏等情况。 出现变化则证明编码修改正确,可实际安装后视部分,无提示则重新检查编码部分;

7.功能测试:

 车钥匙ON状态下,挂入倒档应显示后摄像头视频图像,转动方向盘轨迹线随方向盘运动方向变化,摘掉倒挡 15S后,再一次挂入倒挡,出现视频图像即可证明产品功能状态正常。

8. 功能验证正常后,可将相关产品实际安装于车辆对应位置并固定.

热点问题列表:

1.MIB视频、CAN线位置、保险片取电位置分别在哪里?

MQB/MLB平台 机型CAN

PQ平台机型CAN

注意:MQB/MLB平台的主机,线束可以实现无损转接, PQ平台请根据CAN定义,直接并接在原车线束。

保险片取电时需注意插片方向,让电流经过保险片;

2.有影像但轨迹线不会随方向盘动?

车辆本身无ESP功能,这种情况只能放弃安装;

3.翻盖只能开启无法关闭或打开一半?

将翻盖摄像头红色长电保险丝更换一个5A新保险,更换的备件可以在原车保险盒的备用保险片中获取。

检查倒车触发线正确连接到倒车灯正极,倒车灯能正常亮起,关闭后备箱。

4.编码已修改,挂倒挡黑屏或屏幕没任何反应?

  • 未关闭后备箱,关闭后再次挂倒挡即可;
  • Can线接错或接反,检查Can线并正确连接;
  • 您应在锁车后重新打开钥匙ON状态后第一次挂入倒挡看屏幕是否有提示;无任何反应还需考虑编码是否修改正确,重新使用5053查验编码并按照教程修改;
  • 视频插口松动或插错位置,对照教程中图片检查;

5.后视滚屏解决办法

拆开原车主机,更改主板电路为下图即可。

187A

详细教程可参考:http://www.wul.wang/?p=2349

6.如何在工作台进行产品测试?

将线束上的 【电源】 和 【视频】连接即可进行无can数据的产品功能测试,此时等待几秒后有标尺图显示,无动态轨迹。

7.新车(特指未交付用户前)MIB主机无法开机?

仪表显示有 TrA 字符时需关闭车辆的运输模式,使用5053或5054。

8.如何进行奥迪、大众轨迹图的切换?

线路全部正确连接后,关闭车辆,打开手机计时器-秒表功能,启动车辆(ACC 有12V时)到ON挡,同时启动计时,在规定时间内挂 10 次以上 倒挡/空挡 (R/N),    【60秒>操作时间<120秒】。
