17-18款A4L原厂倒车影像编码教程

先进入5F信息电子设备 匹配里面 搜索0b

将此两项改成  激活和端子15



然后进入09中央电气系统  修改编码  将最后一个字节 也就是字节38 改为05  (也就是字节38  Bit2打勾)

最后19网关里面注册6C 后视摄像机

附上一张6C 后世摄像机里面的编码

重启主机

重启完毕之后 挂倒挡 或者按一下雷达开关按键  屏幕就会出现倒车影像

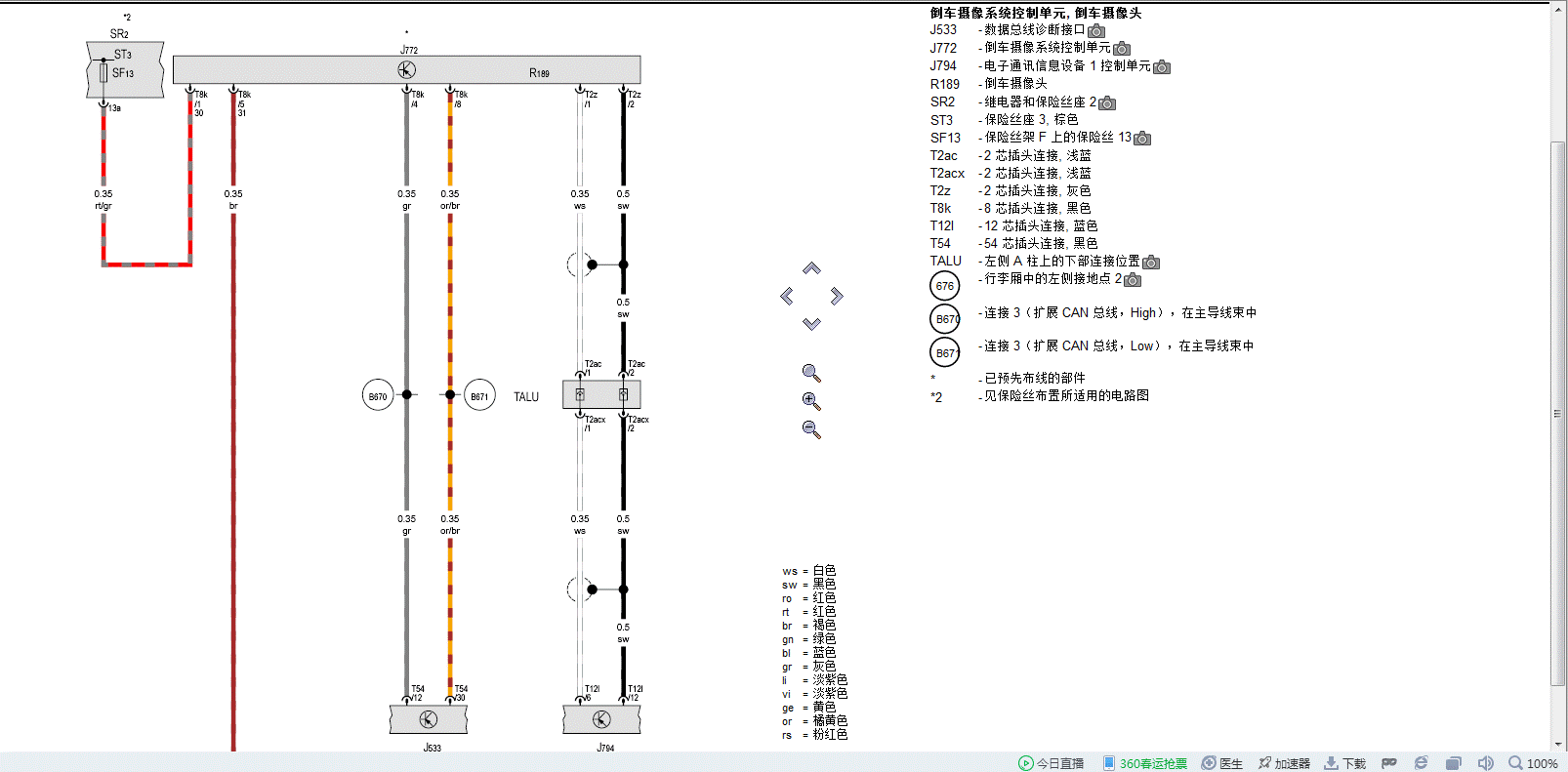

附上 电路图倒车影像的接线方式

地线和长电电源  长电电源接在后备箱左侧的保险盒那里的保险丝上   地线在保险盒附近搭铁螺丝上
