3路音视频切换器 CHEV000045

适用范围:3路及以下AV音视频信号切换

最新版本:V1.8

注意事项安装过程中务必注意电源正负极,多路视频信号制式一致

必备工具:剥线钳、绝缘胶布、汽车音响拆装工具套装

人工技术支持:关闭状态

安装技术要求:适中

安装使用步骤:

1.通读并理解本文档全部内容,确保您有足够的技术储备可以处理在安装过程中出现的各种状况;

2.检查收到的产品配件:

控制盒 X 1(标配)

20PIN线材 X 1(标配)

其他定制配件如开关等(选配)

3.明确每根线的定义,可通过线材标识确定【如有标识冲突或错误请留言通知我们

4.拆下原车主机找到相关接口;

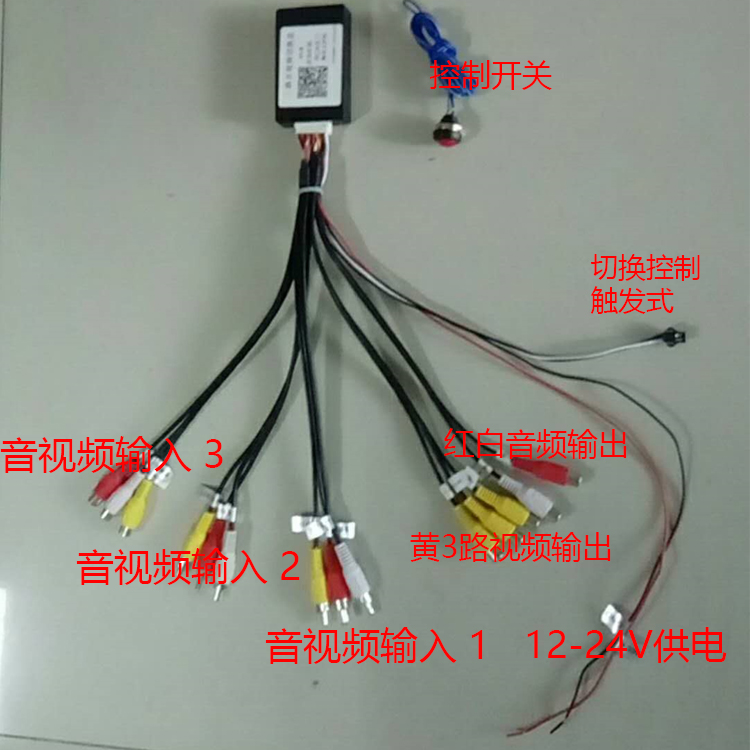

5.连接对应线束:

电源

电源正极:红色, DC12-24V ACC;

电源负极:黑色,GND 接地;

控制信号

黑白线SM插头,两根线短路一次,信号切换一路。



音视频信号

视频输出:黄色RCA母头,共3路;接视频显示设备接口。

音频输出:红色RCA母头(右)/白色RCA母头(左),接功放设备的音频输入接口。

3路音视频输入接口,其中两路为RCA公头,在仅有两路设备切换时应该优先选用,避免RCA信号线路短路。一路为RCA母头。

6.功能验证:

    正确连接上述线束后,车钥匙ON状态下,切换盒连接的所有线路设备均处于正常播放状态下,每按下一次触发开关音视频图像切换一路,3路循环切换(即使其中一路没有信号接入也不会自动跳过)。 操作3次可返回最早显示的音视频即功能验证正常。

7. 功能验证正常后,可将相关产品实际安装于车辆对应位置并固定:
