大众翻标后视摄像头-CHEV0004

适用范围:大众翻盖开后备箱车型

最新版本:V17

注意事项安装过程中务必注意翻标电源接长电,故障排除请按照教程顺序执行

必备工具:万用表、剥线钳、绝缘胶布、汽车音响拆装工具套装、ODIS5054、VCDS5053或同类工具

安装技术要求:适中

安装使用步骤:

1.通读并理解本文档全部内容,确保您有足够的技术储备可以处理在安装过程中出现的各种状况;

2.检查核对收到的产品配件与订购产品一致

产品标识的视频格式

产品标识的适装车型

产品标识的显示效果

3.明确每根线的定义,可通过下文或线材标识确定【如有冲突以定义图为准,并请留言通知我们

================

翻标电机翻转控制部分:

红色: 12V长电,建议连接主机长电;

黑色:GND接地,建议连接主机地线;

蓝色:倒车灯触发,连接倒车灯12V正极

================

视频部分:

根据主机视频接口定义连接,不同主机可能需要不同的RCA转换插头,使用CAN协议控制的车机不需要连接视频插头中的短红线。

================

动态轨迹部分接线说明:(仅轨迹款)

红色:12V ACC,建议连接保险盒受钥匙控制电源;

黑色:GND接地,建议连接主机或保险盒内金属外壳;

MQB/MLB平台车型此位置接线可实现无损转接

橙色:Can+ : 并接主机CAN+/H/Plus;

橙黑:Can-  : 并接主机Can-/L/Gnd;

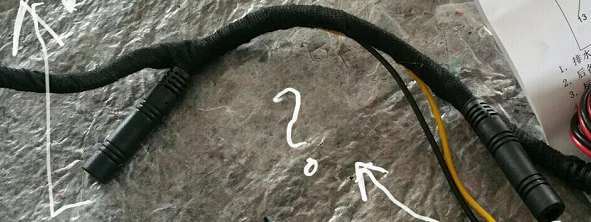

使用轨迹摄像头功能时,如下图所示的两个宝马插头均留空状态。

4.打开主机后视功能

 主机后视功能是否已经开启的判断方法:启动车辆,第一次挂倒挡观察屏幕变化,如有提示 当前摄像头不可用或黑屏等则说明后视功能已经打开,可跳过改编码步骤,直接阅读步骤6;

使用5053(或同类修车电脑)根据主机型号修改编码:修改前请务必对原始编码进行拍照或截图备份

A:56收音机(PQ平台MIB、RCD510)—-编码控制—-字节3—Bit6 打勾;

B:37导航系统(PQ平台RNS315、RNS510)—-编码控制—-字节3—第一个数字改为4;

C:5F电子信息设备(MQB平台MIB)—-编码控制—-字节19—-根据原数值修改,04改14,84改94,C4改D4,E4改F4;

有(屏幕有显示雷达界面OPS)的车型还需进入 10驻车辅助—-字节0—-修改为30 或 字节2—-修改为15;

原车使用过原厂摄像头的情况下务必进入 19网关 —-安装列表—–6C后视摄像机取消打勾

5.重启主机:

方法1:长按关机按键直到出现大众LOGo后松手;

方法2:关闭车辆钥匙,正常锁车20秒后,拔掉主机电源插头10S后重新插上。

6.根据主机定义图找到倒车后视接口并连接对应线束进行实际装车前测试

7.功能验证:

    车钥匙ON状态下,挂入倒档应显示后摄像头视频图像,摘掉倒挡,翻盖摄像头15S关闭,间隔15S以上再一次挂入倒挡,出现视频图像即可证明产品功能状态正常。

8.将相关产品实际安装于车辆对应位置并固定。

网友热点问题列表:

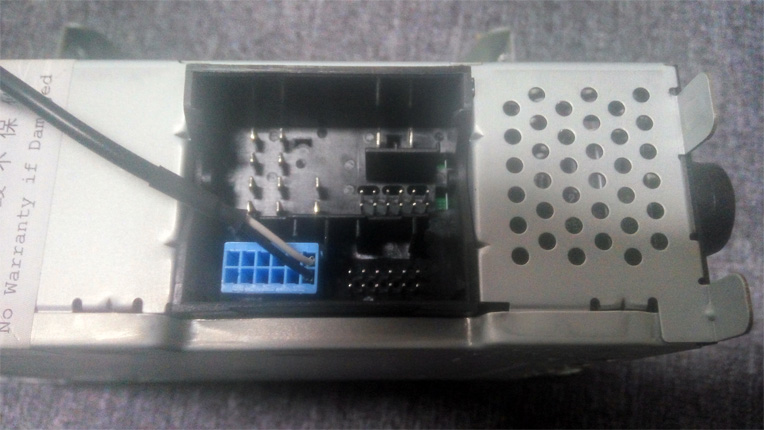

1.PQ、MQB、MLB平台MIB主机视频插口在哪里?


MIB后视插头位置



MIB倒车影像插头位置

2.安装轨迹版本轨迹线不会随方向盘动?

A:车辆本身无ESP功能,这种情况只能放弃安装;

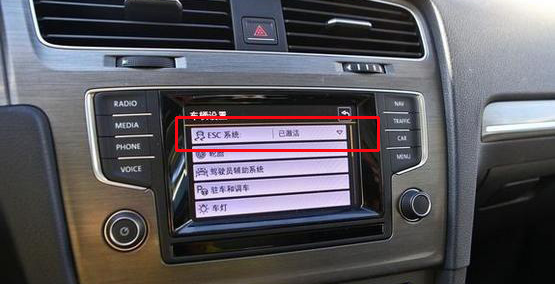

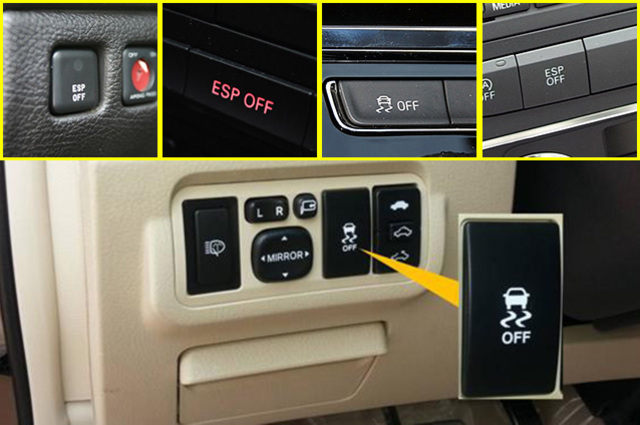

B:车辆ESP功能处于关闭状态,打开;



4.原厂MIB或RCD510、RNS315、RNS510编码已修改,挂倒挡黑屏或屏幕没任何反应?

A:未关闭后备箱,关闭后再次挂倒挡即可;

B:您应在锁车后重新打开钥匙ON状态后第一次挂入倒挡看屏幕是否有提示;无任何反应还需考虑编码是否修改正确,重新使用5053查验编码并按照教程修改;

C:视频插口松动或插错位置,对照主机定义图或教程中图片检查;

5.Can线位置在哪?

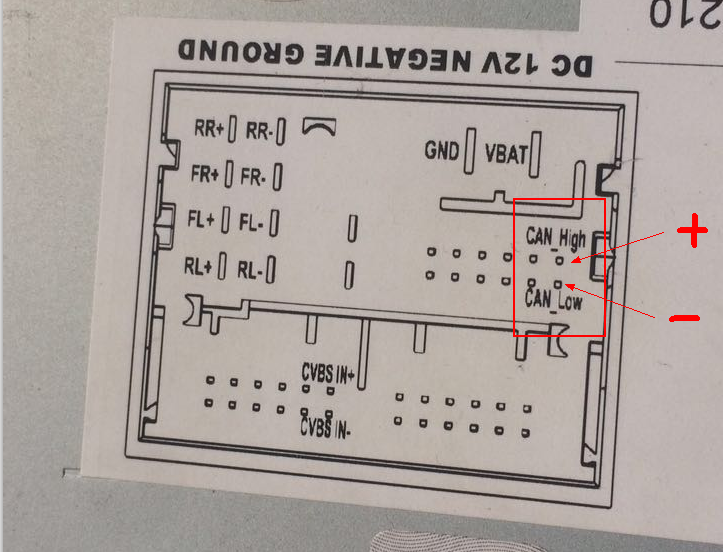

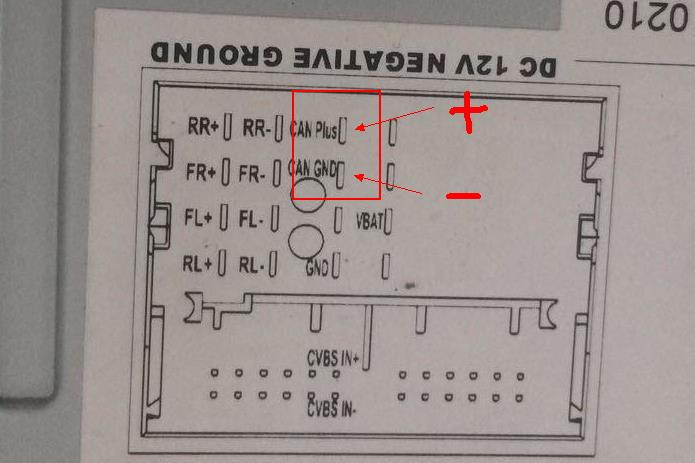

主流大众主机CAN线位置目前只有两种,参考以下定义图即可

6.翻盖在低温环境下无法打开[文档适用于A12版本之前出厂的翻盖产品(不含A12)]

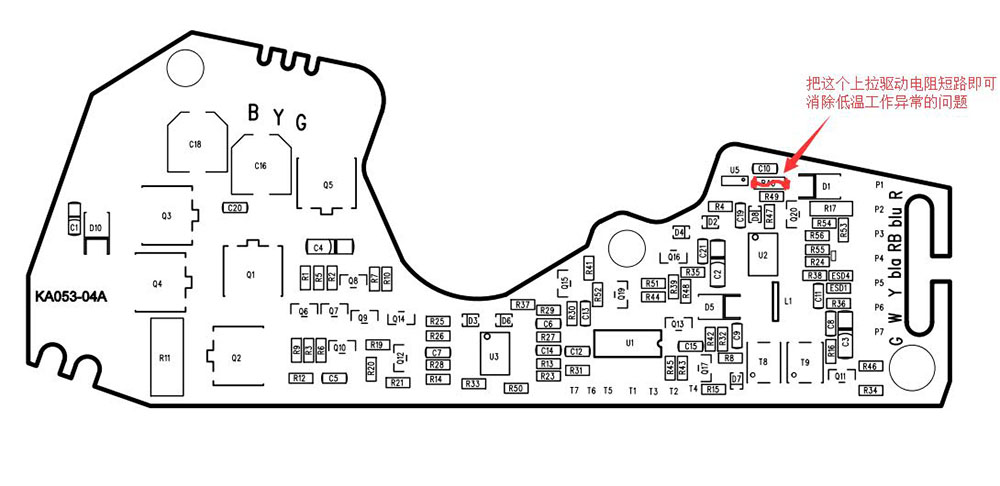

拆开翻盖产品侧面的固定螺丝即可看到电路板,将下图所示位置的 75R电阻短路即可解决。 经测试,改进后 -35° 下可正常工作。



注意,应该首先排除其他原因,如B+电压、接地、倒车灯控制均工作正常后再尝试改动电路板。

7.摄像头标尺线控制方法?

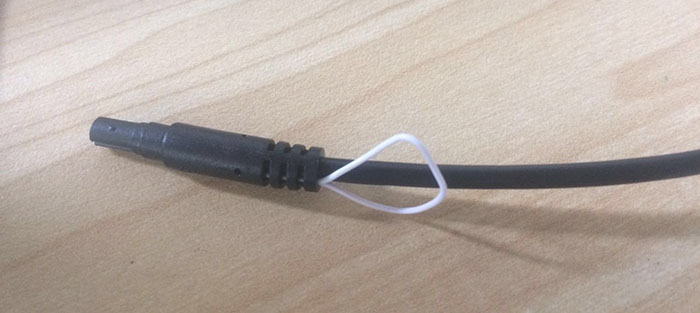

如图下:插头端白线接通无标尺线,断开就会显示标尺。如需显示标尺线,剪断白线即可。

有些版本的摄像头不支持此功能,如轨迹版;

8.翻标只能翻开无法关闭?

翻标红色电源务必接长电;

倒车触发线(一般为蓝色)必须接倒车灯正极,并一定要把原车倒车灯插座插好。常见于倒车灯插头没插好导致接触不良;
